WFJ-Ⅱ型
●名称：电子设备机柜
●型号：WFJ-Ⅱ型
●材料：框架选用新型铝镁合金型材
●颜色：套色，微机白+宝石蓝
●产品特点：
1.低调的外形设计，体现工业化效果。
2.选用铝镁合金为材料，充分发挥铝镁合金优越的电子特性和物理特性。
3.安装立柱采用无级滑槽设计，槽内镶嵌阻尼式滑动螺母，配合U标刻度尺使用，内置设备安装高度可任意调节，提高安装效率。
4.型材前门，采用四周等边设计，内镶亚克力防震玻璃，便于记录采集数据。
5.左右侧门插装或卡接，达到开启或密封的技术要求，满足客户的不同需求。
6.上部、下部均留有走线通道，充分保障客户过线需求。
7.底部同时配有万向脚轮和调平支脚，方便设备进行位置移动和固定。
8.后部安装轴流风机，可实现机柜内部循环散热。
8.齐全的可选配件。
9.适合车载、机载环境使用。
●表面处理：银白氧化 静电喷塑。
●载重:≥1000kg 托板≥200kg。
|
组成部件 |
标准配置 |
可选附件 |
|
基本框架：1组 侧门板：1对 前门：1件 后门板：1件 |
风机：1组（2只） 脚轮及支脚：各4只 电源插排：1付 |
L铝支架 抽拉导轨 盲板 托板 抽拉式托板 键盘盒 抽屉 型材机箱 垂直线槽 理线架 PDU电源 |
|
产品参数 |
材料 |
结构特点 |
|
容量：15-40U 宽度：545mm 高度：896-1979mm 深度：750mm |
主体框架：铝镁型材 门板：冷轧钢板 附件：铝镁合金或冷轧钢板 |
规格：19＂标准 前门：型材玻璃 结构：模块式拼装结构 载重：≥1000kg 使用环境：机载、车载等 |

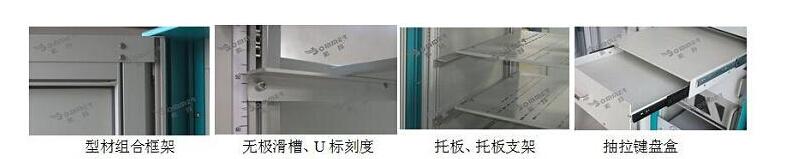

●部分细节图：
●订货代码
|
订货号 |
规格（U） |
尺寸（HWD）mm |
|
WFJⅡ-1575 |
15U |
850x545x750 |
|
WFJⅡ-2075 |
20U |
1072x545x750 |
|
WFJⅡ-2575 |
25U |
1294x545x750 |
|
WFJⅡ-3075 |
30U |
1517x545x750 |
|
WFJⅡ-3575 |
35U |
1739x545x750 |
|
WFJⅡ-4075 |
40U |
1961x545x750 |
